1. ※填充題※如下圖所示，一物體W之重量2000N，以AB吊索及BC鋼桿之結構支撐其重量，若BC鋼桿之降伏強度為500MPa，安全因數為5，則BC鋼桿之截面積至少應為 _____ －mm²。

---

2. ※填充題※直徑40mm之傳動軸，其聯軸器以一只5mm×5mm×20mm之方鍵固定於軸部，若於傳動過程中方鍵受力為2000N，此鍵所承受之剪應力為 _____ N/mm²。

---

3. ※填充題※機械結構中，扣環（retaining ring）的功用是限制機件在 _____ 方向的移動。

---

4. ※填充題※內徑車削加工時，車床橫向進刀螺桿節距6mm，螺桿端手柄刻度環有300格，第一次車削後內徑為50mm，再向進刀方向進12格車削，車削後工作物內徑變為 _____ mm。

---

5. ※填充題※有一滑動損失為2%之開口皮帶輪裝置（皮帶厚度不計），主動輪直徑300mm，從動輪直徑450mm，當主動輪轉速150rpm時，從動輪轉速為 _____ rpm。

---

6. ※填充題※有一內接平行軸正齒輪裝置，齒數分別為140齒與40齒，二者模數均為4mm／齒，試問此二只齒輪正確嚙合時之中心距離為 _____ mm。

---

7. ※填充題※以車床加工一全長400mm物件，其中錐度部分長200mm、錐度1/20，擬於車床以偏置尾座方式車製出此錐度，則此車床尾座偏置量應調整為 _____ mm。

---

8. ※填充題※某氣泡式水平儀靈敏度為0.01mm/m，經校正後，將其置於60公分長之平台檢測其水平情形，結果發現氣泡移動2刻度，試問此平台兩端高度差為 _____ mm。

---

9. ※填充題※三線螺紋每轉一周可前進12mm，則螺距為 _____ mm。

---

10. ※填充題※發電機的機械效率為90%，馬達的機械效率為90%，兩者合併在一起使用時，機械效率為 _____ %。

---

11. ※填充題※絕對壓力為3atm時，錶壓力為 _____ tm。（大氣壓力為1atm）

---

12. ※填充題※將游標卡尺主尺19mm之長度（主尺最小刻度為1mm），在副尺（游尺）等分為20格，則該游標卡尺最小讀值為 _____ mm。

---

13. ※填充題※鋸條規格300×12.7×0.64－24T，此鋸條每1英吋長度內的鋸齒數目為 _____ 齒。

---

14. ※填充題※砂輪編號WA－60－H－8－V，其中代表砂輪磨料種類的是 _____ 。

---

15. ※填充題※止推墊圈具有4cm內徑及6cm外徑，今承受正向壓力100kg/cm²，則其所承受的負載為 _____ kg。（答案請以純數字表示，π＝3.14）

---

16. ※填充題※車削外徑20mm之銅棒，車床轉速500rpm，則其切削速度為 _____ m/min。（答案請以純數字表示，π＝3.14）

---

17. ※填充題※帶輪傳動中，若T₁為緊邊張力，T₂為鬆邊張力，則有效拉力為 _____ 。

---

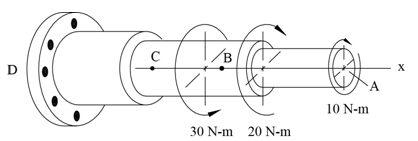

18. ※填充題※如下圖所示之圓軸，D端固定於剛性結構，該圓軸受3個同心扭矩作用，C點所受扭矩大小為 _____ N-m。

---

19. ※填充題※如下圖所示，該面積之重心座標x為 _____ cm。

---

20. ※填充題※如下圖所示之滑輪組（輪重不計），欲吊起W＝300kg之重物時，F須大於 _____ kg。

---

21. ※問答與計算題※一螺旋壓縮彈簧受到160N壓縮負荷作用時，其總長度為100mm，當負荷變成200N時，其總長度為80mm，請問此彈簧之彈簧常數為多少N/mm？

---

22. ※問答與計算題※(1)製圖採用第三角法時，須在標題欄內或其他明顯處繪製的符號為何？
(2)已知前視圖、俯視圖如下圖所示，請以第三角法徒手繪製右視圖。

---

23. ※問答與計算題※如下圖所示之制動器，其摩擦係數μ＝0.6，鼓之半徑R＝100mm，桿長a＝100mm，b＝100mm，若其剎車扭力T＝24000kg-mm，求欲阻止其旋轉之操作力P，最少須大於多少kg？

---

24. ※問答與計算題※如下圖所示，容器內裝滿油，L₁＝1000mm，L₂＝50mm，f＝10kg，活塞A面積＝200mm²，活塞B面積＝2000mm²，試求：
(1)活塞B受到之向上推力為多少kg？
(2)若活塞A向下移動距離10mm，求活塞B向上移動距離為多少mm？

---
