1. ※填充題※鋼材之熱處理加工方法中，_____作業可增加鋼材硬度，再經回火後，使工件獲得良好的使用性能，以充分發揮材料的潛力。

---

2. ※填充題※一滑車組如圖所示，若考慮摩擦損失，該滑車組之機械效率為40%，若欲拉起物重W為500N時，則至少需施力F為_____N。

---

3. ※填充題※圓孔與軸有三種配合，分別為餘隙配合、過渡配合及干涉配合，試問在一圓孔直徑標示為?30H7和一軸直徑標示為?30s6相配合，此種配合為_____配合。

---

4. ※填充題※一平鍵之規格為鍵寬b×鍵高h×鍵長L，裝於一直徑d之軸上，假設軸承受T之扭矩作用，試問該平鍵承受之壓應力σ與剪應力τ之關係式為σ＝_____τ。（請以鍵寬b及鍵高h表示）

---

5. ※填充題※如圖所示之桁架，在此桁架結構中有_____根桿件是不會產生內應力之零力桿件。（請以數量表示）

---

6. ※填充題※每刻度為1mm的游標卡尺，取本尺9mm長作為游尺的長度，並將此長度分成10等分，刻度由0到10，當在量測物件尺寸時，游尺刻度線標示為6之刻度與本尺的35mm刻度對齊，則該物件尺寸讀值為_____mm。

---

7. ※填充題※內部構造複雜之物件，所繪投影視圖之虛線必縱橫交錯，不僅繪製不易且讀圖更感困難，對此便會運用剖視圖來呈現，其中半剖面圖是將物件_____剖切。（請以最簡分數表示）

---

8. ※填充題※CNS在幾何公差符號中，如圖所示，其代表_____度之形狀公差。

---

9. ※填充題※蒲松比ν為0.3的圓桿，其原始長度300mm，半徑25mm，受一軸向拉力作用而伸長0.6mm，則直徑收縮_____mm。

---

10. ※填充題※兩外接正齒輪，其中心距離為320mm，且兩外接正齒輪齒數分別為40與120，則其模數為_____mm。

---

11. ※填充題※國際公認之標準規格中，DIN為_____國家標準之簡稱。

---

12. ※填充題※如下圖所示之立體圖，請由標示之前視方向徒手繪製前視圖_____。

---

13. ※填充題※如下圖所示之塊狀制動機構，其中已知輪鼓直徑D＝20cm，摩擦係數為0.5，制動力F為32N，桿長a＝40cm，如欲產生360N-cm之制動扭矩，則b桿長度需為_____cm。

---

14. ※填充題※如下圖所示之運動鏈，以連桿數及對偶數研判，應屬於_____運動鏈。

---

15. ※填充題※如下圖所示之差動螺紋組合，其導程分別為L₁＝10mm（右螺旋）及L₂＝3mm（右螺旋），今欲將滑板上升或下降21mm，則手輪須旋轉_____圈。

---

16. ※填充題※設一公制螺栓標示為「L-2NM30×5×50-2」，則此螺栓旋轉一周，其導程為_____mm。

---

17. ※填充題※如圖所示，齒輪A為30齒，齒輪B為60齒，齒輪C為40齒，齒輪D為70齒，其齒輪A為主動輪轉速140rpm，則齒輪D從動輪轉速為_____rpm。

---

18. ※填充題※如圖所示，一物塊重400N，受一拉力F，若物塊和地面間之摩擦係數μ＝0.8，則兩者間承受之摩擦力為多少_____N。

---

19. ※填充題※惠氏螺紋又稱為韋氏螺紋，為英國國家標準採用之螺紋，其螺紋角角度為_____度。

---

20. ※填充題※如圖所示之皮帶輪，原動輪直徑為40m，若皮帶兩側張力分別為90N和40N，則對此軸所產生之扭矩為_____N-m。

---

21. ※問答與計算題※如圖所示，小明體重200N想藉由滑輪組支持其重量，若考慮座板E重10N，繩索、滑輪重量及摩擦損失不計，試問：
(1)請繪製滑輪B自由體圖，及繪製小明自由體圖。
(2)小明須施於A點之力(N)為何？
(3)繩索承受之張力(N)為何？
(4)小明施於座板E之力(N)為何？

---

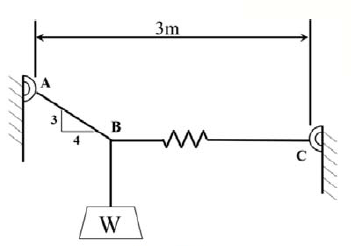

22. ※問答與計算題※利用一繩索AB及彈簧BC懸掛一物重W為30N，其最終平衡位置如圖所示，該繩索AB長度為1m且彈簧BC未伸長前之長度為0.2m，試問：
(1)該繩索AB承受張力(N)為何？
(2)該彈簧BC承受張力(N)為何？
(3)該彈簧BC受力後之變形量(m)為何？
(4)該彈簧BC之彈簧常數(N/m)為何？

---

23. ※問答與計算題※設一皮帶輪傳動，原動軸直徑為0.6m，轉速為2000rpm，若皮帶之緊邊張力為600N，鬆邊張力為200N，試問：
(1)皮帶輪之總張力(N)及有效張力(N)為何？
(2)其可傳遞之功率(W)為何？（圓周率請以π表示）

---

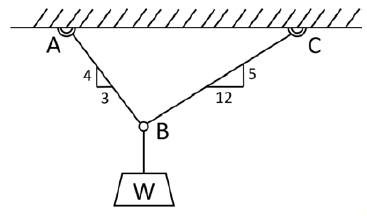

24. ※問答與計算題※如圖所示，以纜繩AB及BC共懸掛物體W，其重量為126N，試問：
(1)纜繩AB所受之張力(N)為何？
(2)纜繩BC所受之張力(N)為何？

---
