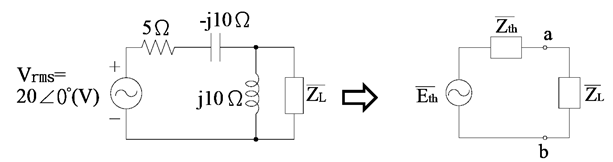

1. 【問答與計算題】如圖所示電路，試求其戴維寧等效阻抗及等效電壓；另為使負載得到最大功率，須將其阻抗值調整為多少歐姆(Ω)？此時負載所消耗之最大功率為多少瓦特（W）？

---

2. 【問答與計算題】如圖所示電路，開關S在t＝0時閉合，假設電容在開關閉合前無儲存能量，求下列各值：
　(1)充電時間常數τ為多少秒？
　(2)VC(t)為多少伏特(V)？
　(3)經過0.3ms後，電容器之瞬時電壓值VC（t＝0.3ms）為多少伏特(V)？
（註：e－1＝0.368、e－2＝0.135、e－3＝0.05，請計算至小數點後第3位，以下四捨五入）

---

3. 【問答與計算題】假使有兩個電感分別為L1和L2，當兩電感串聯時，總電感量為14亨利(H)，若將其中一個電感反向連接，測得總電感量為2亨利(H)，求：
　(1)兩電感器之互感值為多少亨利(H)？
　(2)若其耦合係數K為3/4，則兩電感器之電感量分別為多少亨利(H)？
　(3)若將L1和L2並聯，兩電感呈並聯互助之狀態，且互感值為M＝1亨利(H)，則兩個電感器L1和L2並聯後之總電感為多少亨利(H)？

---

4. 【問答與計算題】如圖所示，V1＝5伏特(V)，V2＝12伏特(V)，I＝4安培(A)，R1＝3歐姆(Ω)，R2＝4歐姆(Ω)，R3＝1歐姆(Ω)，R4＝2歐姆(Ω)，求：
　 (1)節點X接地時，節點Y之電壓為多少伏特(V)？
　 (2)節點Z接地時，節點Y之電壓為多少伏特(V)？

---

5. 【填充題】如圖所示，電流I3為____安培(A)。

---

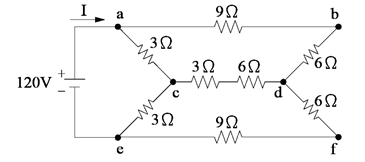

6. 【填充題】如圖所示，電路總電流I為____安培(A)。

---

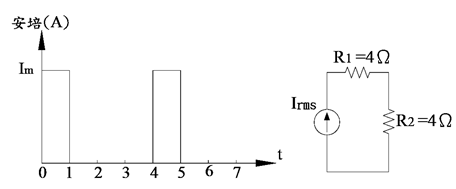

7. 【填充題】如圖所示電流波形及電路，若R2的消耗功率為400W，則電源之電流Im為____安培(A)。

---

8. 【填充題】有一交流RC串聯電路，串聯接於電源v(t)＝伏特(V)，其中R為18歐姆(Ω)，電路電流為6安培(A)，則電路的功率因數(PF)為　　　。

---

9. 【填充題】如圖所示電路，假設開關S最初為斷路（OPEN）狀態，而且電容沒有初始電壓，電感沒有初始電流，當S閉合「瞬間」之電流I為____安培(A)。

---

10. 【填充題】如圖所示，5μF電容儲存之能量為____毫焦耳(mJ)。

---

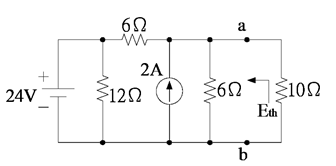

11. 【填充題】如圖所示，a、b兩端由箭頭方向看入之戴維寧等效電壓Eth為____伏特(V)。

---

12. 【填充題】△-Y接電路，若△端輸入線電壓為 伏特(V)，負載為Y接，且每相阻抗為8＋j6歐姆(Ω)，則此電路之負載線電流大小為____安培(A)。

---

13. 【填充題】若一蓄電池電壓為6伏特(V)，其內阻為0.1歐姆(Ω)，則此蓄電池可輸出之最大功率為____瓦特(W)。

---

14. 【填充題】如圖所示，在4歐姆(Ω)電阻兩端之電壓降為____伏特(V)。

---

15. 【填充題】如圖所示，電流I為____安培(A)。

---

16. 【填充題】如圖所示電路，交流電源電壓＝100∠0°伏特(V)，調整電感器使此電路產生諧振，則此電感器之端電壓為____伏特(V)。

---

17. 【填充題】如圖所示，電流I7＝____安培(A)。

---

18. 【填充題】如圖所示之交流電橋，其中○G為交流電流表，Z1＝2＋j歐姆(Ω)，Z2＝4＋j2歐姆(Ω)，Z3＝1歐姆(Ω)，若交流電流表○G顯示電流為0，則Z4為____歐姆(Ω)。

---

19. 【填充題】正弦波電壓有效值為伏特(V)，其峰對峰值為____伏特(V)。

---

20. 【填充題】於交流RLC串聯電路中，串聯電阻R＝10歐姆(Ω)，串聯電感L＝1亨利(H)，串聯電容C＝0.25法拉(F)，若此電路發生串聯諧振，則外加電源之角頻率(ω)為____rad/sec。

---

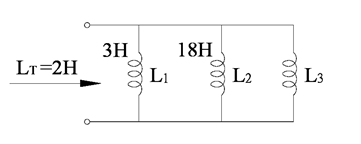

21. 【填充題】如圖所示，已知L1＝3亨利(H)，L2＝18亨利(H)，且總電感LT＝2亨利(H)，則L3之值為____亨利(H)。

---

22. 【填充題】如圖所示，2個DCV表分別為DCV1（滿刻度180V，內阻20kΩ）及DCV2（滿刻度150V，內阻25kΩ），則最大可測直流電壓Vab為____伏特(V)。

---

23. 【填充題】有一用戶其家用之電器有日光燈50W 8盞，平均每天使用6小時；彩色電視機500W 1台，平均每天使用6小時；抽水馬達1馬力1台效率74.6%，平均每天使用2小時，則此用戶30天共耗電____度。

---

24. 【填充題】某系統效率為90%，若損失功率為500瓦特(W)，則其輸出功率為____瓦特(W)。

---
