1. 1000匝之線圈中，若磁通在0.5秒內由0.5Wb增加至0.8Wb，則該線圈的感應電勢為多少V？　

2. 為改善直流發電機電樞內部各疊繞線圈因材質不均勻或匝數差異，造成各並聯路徑感應電勢不同而引起環流，通常在繞組中加裝？　

3. 有一8極直流電機，電樞繞組採用單分疊繞法繞製，則該發電機的並聯電流路徑數為多少？　

4. 下列何種直流複激發電機，其滿載電壓較無載電壓為高？　

5. 直流分激式電動機起動時，加起動電阻器之目的為何？　

6. 當變壓器工作於其最大效率情況下銅損為100W，則此時鐵損為多少W？　

7. 直流電機的補償繞組之接線方式為何？　

8. 某一直流電動機，其轉矩與電樞電流關係特性曲線於輕載及重載時分別為拋物線與直線，則此電動機為下列何種型式？　

9. 下列何者為直流電機最理想的換向曲線？　

10. 有關感應電動機之構造，下列何者正確？　

11. 繞線式轉子三相感應電動機，若在轉子串聯電阻起動時，下列何者正確？　

12. 三相感應電動機無載運轉時，如欲增加轉速，可選用下列何種方法？　

13. 若在運轉中，將分相式感應電動機的起動線圈兩端反接，則其旋轉方向為下列何者？　

14. 同步發電機的負載角定義，下列何者正確？　

15. 三相同步發電機並聯運轉所應具備之條件，下列何者有誤？　

16. 一台8極三相感應電動機，其定子為48槽，繞組採雙層繞，試問每相每極之串聯線圈數（即每組線圈數）為多少個線圈？　

17. 一台三相12極Y接同步發電機，其電樞繞組共有300匝，每一磁極磁通量為0.01Wb，轉速為600rpm，則該發電機每相之感應電勢為？（計算到小數點後第1位，以下四捨五入）　

18. 某同步發電機容量為200kVA，若功率因數為0.8、效率為0.8，試求此發電機之損失為若干kW？　

19. 某6極、440V、60Hz之三相Y接同步電動機，每相輸出功率為24kW，試求其總轉矩約為多少N-m？　

20. 下列何種電動機可以用來改善工廠或電力系統功率因數？　

21. 某VR型步進電動機，定子為六相、8齒，轉子齒數為12齒，若以每秒120步脈波驅動，試求該步進電動機之轉速為多少rpm？　

22. 有一8極直流發電機，電樞導體有1500根，並聯電流路徑為4，磁通有2*10－3Wb，則當電樞轉速為1800rpm時，試求所產生感應電勢為多少V？　

23. 有一直流串激式發電機供給220V、4.4kW之負載，其串激場電阻為0.7Ω，電樞電阻為0.3Ω，則其電樞產生之功率為多少kW？（電樞反應略去不計）　

24. 將A（感應電勢110V，電樞內阻0.04Ω）與B（感應電勢108V，電樞內阻0.02Ω）兩台直流分激發電機並聯，共同供給200A之負載，則A發電機所供給之電功率為多少kW？　

25. 有一直流電動機，其產生的轉矩為200N-m，若電樞電流減少50%，磁場強度增加50%，則此時轉矩為多少N-m？　

26. 額定負載時轉速1800rpm的直流電動機，轉速調整率為5%，則其無載時之轉速為多少rpm？　

27. 有一直流他激電動機之電磁轉矩為30N-m，電樞電流為20A，反電勢為90πV，則其轉速為多少rpm？　

28. 變壓器在二次側未接負載（開路）時，一次側流過激磁電流I0（I0包含鐵損電流與磁化電流），其中磁化電流Im＝？（θ0為無載時之功率因數角）　

29. 某4800V/240V變壓器，其一次繞組之電阻及電抗各為3.2Ω及3.8Ω，二次繞組之電阻及電抗各為0.007Ω及0.0105Ω，若省略激磁迴路，則換算至一次側之總等效阻抗為多少Ω？　

30. 由3台單相變壓器以△-△接線方式供給三相平衡負載，當其中1台變壓器故障，改以V-V接線方式供給負載，則輸出容量為原來之多少？　

31. 有一台5kVA，230V/460V一般變壓器，若改接成230V/690V升壓自耦變壓器，其直接傳導容量為多少kVA？　

32. 某變壓器半載時銅損為36W，則滿載時銅損為多少W？　

33. 某直流電動機輸出轉矩20N-m，轉速為200rad/s，機械損失30W，雜散損失10W，則其電樞產生之機械功率為多少W？　

34. 有一台100kVA電源電壓15kV，頻率50Hz之變壓器，其磁滯損為200W、渦流損為100W，若改接在18kV，頻率60Hz之電源，則磁滯損與渦流損之總和為多少W？　

35. 有一發電機的電樞繞組有40匝線圈，假設每一線圈邊可以產生感應電勢e＝1V，每一線圈額定電流I＝1A，若繞成2個並聯路徑時，則其輸出功率為多少W？　

36. 有一他激式直流發電機，在轉速1500rpm時電樞感應電勢為200V，若將轉速提升至1800rpm，則電樞感應電勢為多少V？（忽略電樞反應與電刷壓降之影響）　

37. 有一三相變壓器，一次側繞組接成△接線，若於一次側任意兩端加入16V直流電壓時，量測得此電源迴路之電流值為4A，則其一次側每相繞組之電阻為多少Ω？　

38. 有一部三相4極、220V、60Hz、10Hp的感應電動機，若採用直接起動，則起動電流為180A，起動轉矩為60N-m。若改為Y-△降壓起動，請問起動電流（Is(Y)）與起動轉矩（Ts(Y)）分別為何？　

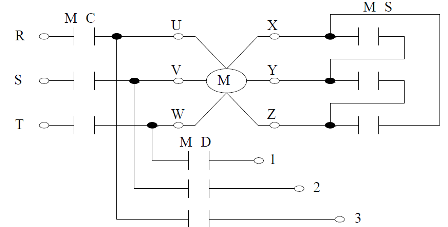

39. 圖為三相感應電動機之Y-△起動之主電路，未完成部分之正確接線應為下列何者？　

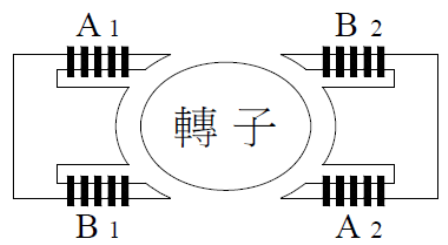

40. 圖為雙蔽極線圈的蔽極式電動機，欲使電動機順時針方向旋轉，應將哪兩個蔽極線圈短接？　

41. 某三相4極60Hz感應電動機，當轉子轉速為1746rpm時，其定子磁場對定子之轉速為多少rpm？　

42. 假設感應電機之轉子輸入功率為Pg，轉子輸出功率為Po及轉子銅損為Pc，則三者與轉差率S之關係為？　

43. 有部三相6極、60Hz繞線式轉子的感應電動機，其滿載轉速為1050rpm，轉部電阻r2＝0.5Ω，在轉矩不變情況下，欲使轉速下降為900rpm，則轉部需插入的外部電阻值為多少Ω？　

44. 某單相220V、60Hz之負載消耗24kW，功率因數為0.6落後，現在欲改善功率因數為1.0時，應裝多少kVAR的電容器？　

45. 感應電動機若電源頻率及二次電路電阻不變，改變電源電壓V，則起動轉矩與V之關係為？　

46. 某交流同步發電機，若頻率為60Hz，轉速為30rps，則該機極數為多少？　

47. 某三相交流發電機有6極，電樞上有180槽，則其分佈因數為？　

48. 某同步發電機在無載時輸出端電壓為300V，當滿載時其輸出端電壓降為250V，則此同步發電機之電壓調整率約為多少？　

49. 某同步發電機容量為20kVA、220V，短路時產生額定電流所需之場電流為8A，開路時產生額定電壓所需之場電流為10A，則此電機之短路比為多少？　

50. 有一台6極、440V、60Hz之三相Y接圓柱型同步發電機，每相定部電抗為10Ω，當每相感應電動勢250V時，求此發電機之最大功率輸出為多少W？（電樞電阻忽略不計）
